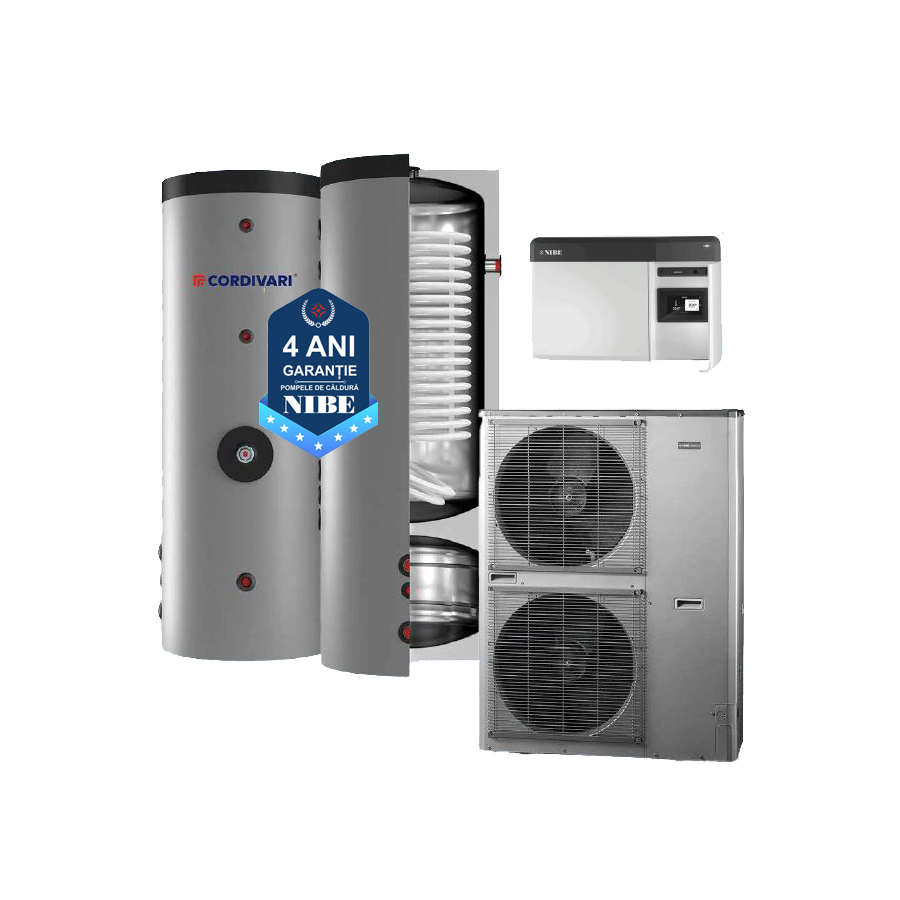

Pachet pompa de caldura NIBE AMS 10-16 cu boiler CORDIVARI BOLLY 1 HY XL300, 230V

Avantaje:
» Încălzirea casei: DA

Pentru mai multe detalii și oferte complete, conforme cu specificul proiectului dumneavoastră, vă rugăm să ne contactați.

» NIBE AMS reprezintă o instalație de încălzire, climatizare și producere apă caldă pentru locuințe de diverse dimensiuni.

» Ușor de instalat, în special unitățile compacte de interior, model tip split.
» Eficiență energetică ridicată datorită compresorului Twin Rotary controlat cu inverter.
» Cea mai economică unitate din clasa ei de produse.

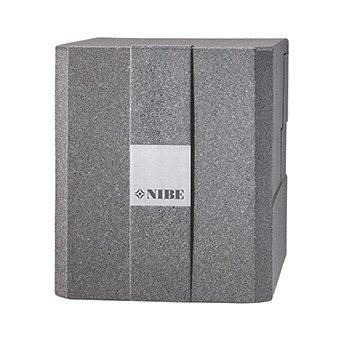

» Modul de interior HBS05 pentru încălzire și răcire, construcție compactă, design modern.
» Conectare nativă cu modulele interioare VVM 310, VVM S320, VVM 500.
» Se folosește împreună cu automatizarea inteligentă NIBE SMO 20 sau SMO S40.
» Accesorii incluse pentru HBS05: filtrul de particule Y, țeavă evacuare condens și suporți montaj mural.
» Cu ajutorul aplicaţiei NIBE myUplink puteți controla de la distanță de pe smartphone sau tabletă întreg sistemul dumneavoastră de acasă.

Detalii tehnice:

» Consum anual estimat: 6505 kWh.

 » Eficiență energetică pentru încălzire la 35 ºC / 55 ºC.

» Tip Agent frigorific – R410A.

» Tip Compresor – Twin Rotary.

» Tensiune nominală – 230V.

» Lățime – 970 mm.

» Adâncime – 370 mm ( + 80 cu șină pentru picior ).

» Înălțime – 1300 mm.

» Greutate – 105 kg.

Fiecare variantă de pachet ce conține o unitate fixă de interior și o unitate exterioară a fost cu grijă analizată în vederea obținerii unei performanțe optime (COP), atât pentru încălzire cât și pentru preparare apă caldă.

Unitățile de interior sunt constituite fie dintr-o unitate compactă cu boiler pentru preparare apă caldă inclus sau dintr-o unitate de control (hydro box) și boilere separate.



Montarea unei pompe de căldură poate constitui o lucrare simplă sau un proiect amplu – totul depinde de tipul de pompă de căldură și de specificul casei dumneavoastră, de aceea montajul se efectuează doar cu firme sau parteneri specializați în montajul acestora.



Nerespectarea acestei condiții poate duce la pierderea garanției.



Detalii:

» Puteri disponibile 6 – 16 kW

» Sistem split, cu freon între unitatea externă și schimbătorul interior tip HBS sau BA-SVM

» COP 2.8 la -7 grade și 35 grade pe tur (conform standardelor EN 14511)

» Compresor tip Twin Rotary controlat prin inverter cu funcționare exclusivă pe compresor până la -20 grade.

» Funcționare pe curent monofazat 230V.

» Include funcția de răcire activă.

» Curent maxim absorbit 15-25A.

» Zgomot exterior max 44 decibeli (EN 12102)

» Compatibilă cu unitățile interioare NIBE BA-SVM, NIBE VVM S320, VVM 310 și VVM 500.

» Compatibilă cu automatizarea performantă NIBE SMO S40, SMO20 sau SMO40.

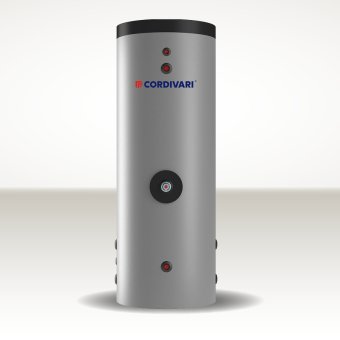

CORDIVARI BOLLY 1 HY XL

Boiler de apă caldă menajeră izolație din poliuretan cu acoperire PVC, cu 1 schimbător de căldură fix și rezervor tampon integrat specific pompelor de căldură.Potrivit pentru utilizare atât pe partea de răcire, cât și pe partea de încălzire. Un anod de magneziu este inclus în set.

Pentru producerea și stocarea apei calde menajere (ACM). Toate conexiunile sunt aliniate pe față și pe spate pentru o instalare rapidă și ușoară.

Acest boiler și acumulator este ideal pentru utilizarea atât cu pompele de căldură geotermale, cât și cu aer-apă.

Caracteristici:

» Producție și stocare ACM

» Stocare ACM din oțel inoxidabil.

» Schimbător de căldură din oțel inoxidabil.

» Tampon integrat pentru pompe de căldură.

» Garanție: 2 ani.

» Volum stocare ACM: 291 litri.

» Volum rezervor tampon: 86 litri.

» Schimbător de căldură: 3,4 m².

» Debit (Min./Max.): 1,5 / 3 m³/h.

» Presiune maximă cazan: 6 bar.

» Presiunea maximă a schimbătorului de căldură este de până la 12 bar.

» Presiunea maximă admisă a rezervorului tampon este de 4 bar.

» Include și o conexiune la un încălzitor electric.

» Temperatura maximă rezervor stocare : 90 °C.

» Greutate: 130 kg.

» Înălțime: 1875 mm.

» Diametru : 650 mm.





Material:

» DEPOZITARE ACM: Oțel inoxidabil potrivit pentru apă caldă menajeră

» REZERVOR TAMPON: Oțel moale, netratat intern.

Schimbător de căldură:

» Schimbător de căldură fix supradimensionat din oțel inoxidabil cu spirală dublă.

Izolație:

» DURĂ: Izolație termică ridicată cu spumă tare poliuretanică ecologică.

» SPUMĂ DURĂ (MODELE CLASA „A”): spumă poliuretanică rigidă pentru izolare termică ridicată cu o foaie de vid din material foarte izolant.

» Căptușeală exterioară PVC gri.



Protecție catodică (Stocare ACM):

» Anod de magneziu.

Garnitură – Placă flanșă:

» Garnituri din silicon potrivite pentru apa destinata consumului uman (testate conform 98/83/CE);

» Flanșă pentru inspecție și contraflanșă (standard) prevăzut pentru încălzitor electric cu imersie.

Schiță de principiu instalare boiler CORDIVARI BOLLY 1 HY XL

Legendă:

» 01 – BOLLY1 HY XL

» 02 – Pompă de căldură.

» 03 – Grup hidraulic de siguranță.

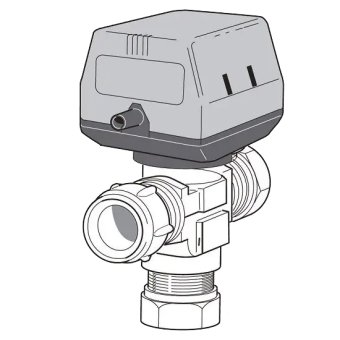

» 04 – Vană motorizată cu 3 căi.

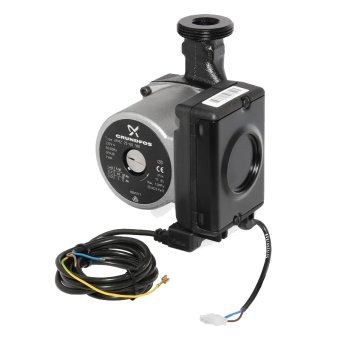

» 05 – Grup de circulație pentru sistem de încălzire/răcire.

» 06 – Încălzitor electric cu imersie.

» 07 – Grup de recirculare ACM.

» 08 – Control electronic/termostat.

» 09 – Robinet de amestec termostatic.

» 10 – Unități de încălzire.



* Următoarele scheme sunt pur ilustrative. Pentru a realiza instalarea, consultați întotdeauna un tehnician calificat.



NIBE – Kit conductă scurgere condens cu cablu încălzire ptr. F2050-6-10/HBS05, KVR 10-10, 1 m.

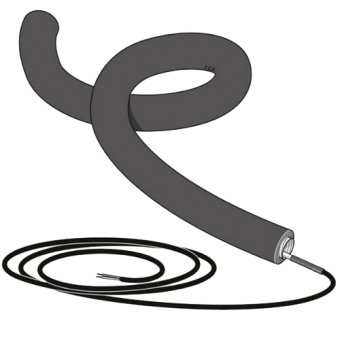

NIBE KVR 10 este o conductă cu încălzire pentru eliminarea condensului.

NIBE a conceput sistemul NIBE KVR 10, acesta este fabricat în totalitate în Suedia prin divizia NIBE Element.

Sistemul este compus dintr-o țeava gofrată cu izolație flexibilă cu protecție mecanică și la ultraviolete prin care trece un fir electric special conceput să reziste în timp operațiunilor de defrosting. Firul electric de încălzire este cu manta metalică ce asigură protecția mecanică și protecția la electrocutare prin conectarea acesteia la borna de împământare special prevazută în pompa de căldură.

Firul electric este alimentat direct din automatizarea pompei de căldură pe o siguranță fuzibilă din fabrică de 250mA (standard) pentru cablu de 3m lungime utilă, și de 150mA și 500mA pentru cablu cu lungimea utilă de 1m respectiv de 6m.

KVR 10 este compatibil numai cu sistemul Uplink, care controlează funcționarea acestuia în funcție de temperatura exterioară.

NIBE KVR 10 se instalează conform manualului de utilizare și funcționează împreună cu automatizarea Uplink.

În kit-ul de degivrare KVR10 se livrează toate elementele necesare montării corecte:

» Cablu de degivrare,

» Tub de evacuare condens,

» Siguranță automată (la unele modele),

» Racord de evacuare condens (la unele modele), siguranță fuzibilă (la modelele de 1m si de 6m),

» Colier metalic pentru tub,

» Coliere PVC pentru fixare cablu pe traseul din pompa de căldură,

» Dopuri din cauciuc pentru orificiile suplimentare din tava de condens,

» Manual de instalare și punere în funcțiune.

Fiabilitatea este dovedită de producătorul NIBE Element, care produce sisteme de degivrare și dezghețare pentru țările nordice cum ar fi elemente de încălzire pentru șinele căilor ferate din Suedia, Finlanda, Danemarca și Norvegia.
