Pachet pompa de caldura apa-apa NIBE F1145-15 (400V), pentru casa 230-270 mp

Montarea unei pompe de căldură poate constitui o lucrare simplă sau un proiect amplu – totul depinde de tipul de pompă de căldură și de specificul casei dumneavoastră, de aceea montajul se efectuează doar cu firme sau parteneri specializați în montajul acestora.

Nerespectarea acestei condiții poate duce la pierderea garanției.

APA DIN PANZA FREATICĂ
Dacă apa din pânza freatică este disponibilă și accesibilă, aceasta poate fi utilizată ca sursă de încălzire/energie datorită faptului că are o temperatură cuprinsă între 7 și 12ºC pe tot parcursul anului. În cazul caselor unifamiliale sau bifamiliale, vă sfătuim să nu executați foraje de captare a apei la adâncimi mai mari de 15 m, lucru ce ar putea genera costuri mult prea mari.
Între locul (puțul) de extragere a apei și locul (puțul) de deversare a apei trebuie asigurată o distanță de 10 – 15 metri și în plus, trebuie luată în considerare direcția de curgere.

Tipul		F1145-15	F1145-17
EN 255 (exclus pompele de circulație) la 10 K
Putere consumată la 0/35ºC	kW	3.27	3.75
Putere livrată la 0/35ºC	kW	15.80	17.20
COP 0/35ºC		4.81	4.60
EN 14511 la 5 K
Putere consumată la 0/35ºC	kW	3.63	4.10
Putere livrată la 0/35ºC	kW	15.40	16.90
COP 0/35ºC		4.25	4.12
Tensiune nominală	V	3x400V+N+Pe
Curent minim (siguranță tip C) exclus încălzitorul electric imersat	A	16	16
Încălzitor electric imersat (maxim)	kW	9	9
Agent de refrigerare (R407C)	kg	2.4	2.4
Temperatură maximă mediu de încălzire (țevi tur/retur)	°C	70/58
Nivel putere sonoră (LwA)*	dB	42	42
Nivel presiune sonoră**	dB	27	27
Înălțime	mm	1500	1500
Lățime	mm	600	600
Adâncime	mm	620	620
Greutate netă	kg	191	199

* În conformitate cu EN 12102 la 0/35°C.
** În conformitate cu EN 11203 la 0/35°C şi 1 m distanță.

Descrierea sistemului

NIBE F1145 constă dintr-o pompă de căldură, încălzitor electric imersat, pompe de circulație și un sistem de control. NIBE F1145 este conectată la circuitele pentru soluție salină și agent termic. În
evaporatorul pompei de căldură, soluția salină (apă amestecată cu antigel) își eliberează energia agentului frigorific, care este vaporizat pentru a fi comprimat în compresor.
Agentul frigorific, a cărui temperatură este acum mărită, este trecut prin condensator unde își emite energia circuitului de încălzire și, dacă este necesar, oricărui încălzitor de apă caldă menajeră anexat. Dacă mai este nevoie de încălzire/apă caldă și compresorul nu o poate oferi, există un încălzitor prin imersiune integrat în circuitul hidraulic.

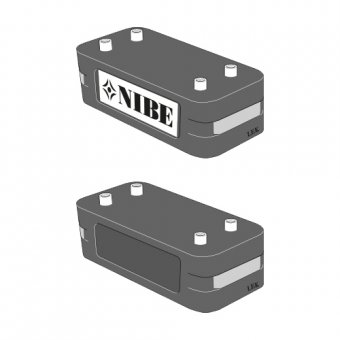

NIBE – Schimbător de căldură PLEX 310-80.

NIBE PLEX poate fi folosit ca schimbător de căldură intermediar pentru instalații de apă subterană.

Este un schimbător de căldură cu plăci pentru încărcare ACM. Schimbător de căldură cu plăci din oțel inoxidabil PLEX (SS 23 43). PLEX este disponibil în șapte dimensiuni diferite. Schimbătorul de căldură este echipat cu două izolații din spumă poliuretanică turnată cu grosimea de cca. de 30 mm, echivalent cu izolația din vată minerală cu grosimea de 70 mm. Suprafața izolației este acoperită cu plastic ABS.

Specificații:

» Înălțime: 360 mm

» Lățime: 182 mm

» Adâncime: 257 mm

» Greutate netă: 11.6 kg.

NIBE – Vas tampon UKV 300 Kyla

NIBE UKV 300 Kyla este un vas tampon care este proiectat în principal pentru conectarea la pompe de căldură pentru a obține volume mai mari cu sistemul de încălzire. Acest lucru optimizează funcționarea pompei de căldură. NIBE UKV poate fi, de asemenea, conectat pentru a reduce vârfurile de căldură temporare cauzate de mișcările din instalația de conducte în timpul schimbărilor de temperatură.

Avantaje:

» Volum mare și funcționare mai bună a pompei de căldură

» Extinderea volumului pentru sistemul de încălzire

» Egalizator de debit și temperatură

» Pentru un sistem climatic extrem de eficient și sigur, fără vârfuri de căldură

» Răcire activă

» NIBE UKV 300 izolat prin condensare pentru sisteme cu răcire activă

Date tehnice:

» Înălțime – 1377 mm

» Diametru – 596 mm

» Greutate netă – 71 kg

» Clasa de eficiență a încălzirii apei – D

» Încălzitor de apă volum – 270 L

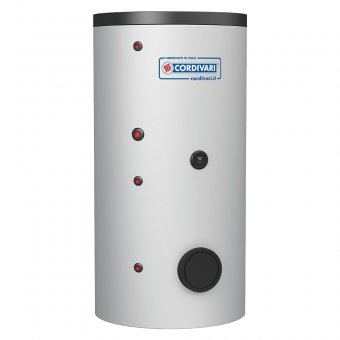

Boiler CORDIVARI Bolly1 XL 400

» Boiler din oțel cu o serpentină, utilizat pentru prepararea și acumularea apei menajere.

» Boilerul este echipat cu o gaură de vizitare cu flanșă pentru inspecție, cu diametrul de 120 mm

» Acumulatorul este tratat la interior Polywarm și are protecție cu anod magneziu

» Izolația este de tip spumă poliuretan cu înveliș exterior din PVC

» În primele 10 minute se produce un debit de 599 L, la dT0 35ºC

Caracteristici:

» Volum – 400 L

» Montaj – Pardoseală

» Volum acm – 421 L

» Clasa de eficiență –  C

» Pierderea de căldură – 99 W

» Temperatură maximă boiler – 90 ºC

» Presiune maximă boiler – 10 bar

» Temp. serpentină – 110 ºC

» Presiune serpentină – 12 bar

» Suprafață schimb căldură serpentină – 2 m²

» Debit acm la dt=35 grd – 20.4 l/min

» Racord intrare apă rece – 1 țoli

» Racord ieșire acm – 1 1/4 țoli

» Racord intrare serpentină – 1 țoli

» Racord ieșire serpentină – 1 țoli

» Racord golire – 1 1/4 țoli

» Înălțime – 1766 mm

» Diametru exterior – 700 mm

» Grosime izolație – 50 mm

» Masa – 93 kg.

Alte caracteristici:

» La partea inferioară boilerul are un racord de evacuare, pentru montare robinet de golire, care permite curățarea și golirea totală a boilerului.

Accesorii la cerere:

» Rezistență electrică cu termostat, termostat siguranță cu resetare și 2 m de cablu electric, fără ștecher.

» Anod electronic din titan.

» Display electronic Easy Control.

 Manual de instalare NIBE F1145 (RO).

 Manual de utilizare NIBE F1145 (RO).

 Pliant NIBE F1145(RO).

 Etichetă eficiență energetică NIBE F1145-15.

 Wiring diagram F1145 și F1245 (EN).

 Manual tehnic NIBE PLEX.

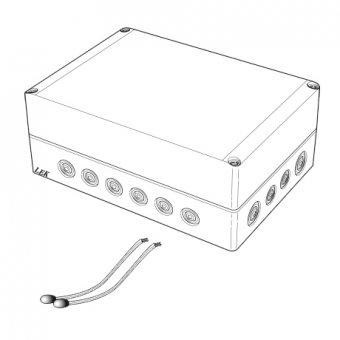

 Manual de instalare AXC 40 (engleză).
