Centrala termica TERMET Ecocondens Crystal Plus 50-50kW, doar incalzire+kit evacuare inclus

Microcentralele cu condensare din noua gamă EcoCondens Crystal sunt printre cele mai moderne și mai compacte echipamente de top pe piața europeană;
Utilizează fenomenul de condensare pentru producerea de căldură, soluție datorită căreia aceste microcentrale sunt ecologice și economice;
Tehnologia utilizată și subansamblele fabricate de către producători internaționali renumiți din domeniu garantează calitatea și o eficiență maximă;
Designul modern și dimensiunile compacte permit încadrarea microcentralelor EcoCondens Crystal în încăperi cu orice configurație, inclusiv în bucătării sau alte camere.
Pentru obținerea unor puteri mai mari ele pot fi conectate în cascadă, respectiv pot fi interconectate cu sisteme solare.

» A fost proiectată pentru a funcționa comandat de un termostat de cameră cu contact de comandă fără tensiune (contacte libere de potențial).
» Poate fi conectată în cascadă.
» Funcția echiterma reglează temperatura agentului termic în funcție de temperatura exterioară, valoarea curbei caracteristice KG selectate și translatarea curbei caracteristice.
» Modul RESET poate fi activat prin apăsarea butonului {RESET}. Aceasta funcție permite înlăturarea tuturor blocajelor curente și permanente ale cazanului. Există posibilitatea resetării cazanului și cu ajutorul unei telecomenzi (detalii suplimentare găsiți în manualul de utilizare).
» Funcția de protecție anti-îngheț a sistemului de încălzire (cazanul pornește dacă temperatura AT în cazan scade sub 6°C și încălzește AT până la atingerea temperaturii de 15°C).
» Funcția de protecție antiblocaj a pompei și a vanei cu trei căi (pompă și vană cu trei căi se pornesc o dată la 24 de ore și rămân în funcțiune timp de aproximativ 20 de secunde).

» schimbător de căldură din oțel inoxidabil de noua generație cu ușă pentru arzător din aluminiu, rezultând o pierdere mai mică de căldură
» ventilator de reglare a vitezei continuu (controlat electronic)
» arzător cilindru din oțel inoxidabil – nivel scăzut de emisii de NOx (clasa a 5-a)
» panou de control modern și transparent
» sistem complet de măsuri de siguranță
» lucrează cu manageri în cascadă
» pompă de circulație cu aerisire automată
» sistem open-therm disponibil

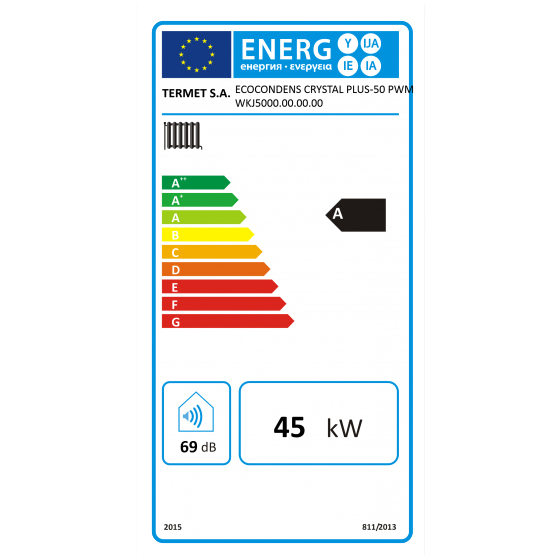

Putere de ieșire utilă:

» la ieșirea termică nominală P4: 45 kW

» la 30% din ieșirea termică nominală P1: 13.5 kW

Eficiența utilă:

» ɳ4: 88 %

» ɳ1: 97.5 %

» Consum gaz natural: 2E-G20-20 mbar: 0,60 – 4,86 m3/h

Gaz lichefiat:

» 3B/P-G30-30 mbar: 0,50 – 3,59 kg/h

» 3P-G31-37 mbar: 0,60 – 3,63 kg/h

Presiunea nominală kinetică a centralei în funcție de gaz:

» 2E-G20, 2H-G20: 2000 (20); 2500 (25) Pa (mbar)

» 3B/P-G30, 3P-G31: 2800 ÷ 3000 (28 ÷ 30); 3000 (30); 3700 (37); 5000 (50) Pa (mbar)

» Presiunea maximă a apei: 0,3 MPa (bar)

» Temperatura maximă (AT): 95 ˚C

» Temperatura standard ajustabilă: 20 ÷ 80 ˚C

» Ridicarea pompei la debit 0 kPa: 70 (0,7) kPa (bar)

» Racordarea sistemului de încălzire și a gazului: G3/4

» Dimensiuni de gabarit: 730 x 400 x 440 mm

» Greutate: 38 kg.

Dimensiuni:

Termet Ecocondens Crystal 50 kW este o centrală termică cu funcționare pe combustibil gazos, are o putere termică de 50 kW, se amplasează mural (pe perete), are tiraj forțat și este ideală pentru spații locative diverse, chiar și foarte restrânse datorită design-ului modern și a dimensiunilor compacte. Centrala termică are display LCD, beneficiază de tehnologia condensării și este destinată doar pentru încălzirea spațiilor, prepară apă caldă menajeră prin conectarea la un boiler extern (achiziționat separat).

Diagrama de funcționare a cazanului:

Componentele principale:

5. Ventilator

7. Pompă

8. Vană gaz

9. Electrod de ionizare

10. Electrod de aprindere

11. Arzător

12. Vană cu trei căi

13. Schimbător de căldură primar (gaze arse – apă)

15. Termostat de siguranță – protecție împotriva depășirii limitei maxime a temperaturii AT

16. Termostat de siguranță gaze de ardere

17. Vas de expansiune

18. Senzor NTC de temperatură AT

19. Senzor presiune AT

20. Aerisitor automat

21. Schimbător de căldură cu plăci

22. Robinet de umplere/ completare cu AT a sistemului

25. Supapă de siguranță de 3 bar

26. Senzor debit ACM

27. Senzor NTC de temperatură ACM

28. Senzor NTC de temperatură AT pe retur

29. Colector de condens – sifon

30. Dispozitiv de amestecare aer de ardere-gaz

33. Robinet golire

Schemă tehnică:

 Manual instalare, utilizare și întreținere Termet Ecocondens Crystal 50.
