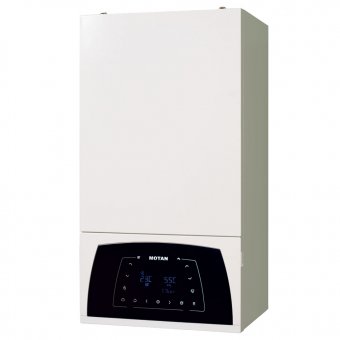

Centrala termica in condesare, MOTAN Condens Plus 100, 25kW





Gama de centrale Motan Condens este topul centralelor în condensare de nouă generație de la acest producător, iar Motan Condens Plus 100 este reprezentantul categoriei fiind și centrala cu cele mai bune specificații și cu cel mai atractiv design frontal pus pe o centrală termică de mici dimensiuni. Fiind un vârf de gamă, centrala Motan Condens Plus 100 are și cele mai bune performanțe, materiale durabile și componente de ultimă generație.

Avantaje:

» Design HIGH-TECH. Producătorul chiar numește acest design de ultimă generație și bogat în tehnologie. Partea frontală a acestei centrale Motan Condens Plus 100 este acaparată în proporții de 30% de un panou din sticlă de culoare neagră ce poate fi accesat și controlat prin atingeri tactile. Doar ecranul are o dimensiune de 4,3 inch, iar în rest, sticla a fost mărită substanțial.

» Cu toate că dispune de o capacitate destul de mare de producere a apei calde, centrala termică Motan Condens Plus 100 nu emite deloc multe noxe în aer, iar pentru aceste rezultate a fost și recunoscută la nivel european.

» Performanțele excelente nu ar putea fi posibile fără un ansamblu de piese și componente care să susțină procesul de încălzire atât al locuinței, dar și al apei menajere.

» Centrala termică Motan Condens Plus 100 25 kW este echipată cu un schimbător de căldură CIRCOND VALMEX produs în Italia și cu o pompă de circulație produsă în Danemarca.

» Majoritatea componentelor importante au fost produse în Italia respectând toate normele legislative europene.

» Schimbătorul de căldură din oțel inoxidabil este doar unul dintre cele două montate pe această centrală. Unul este cel principal despre care am vorbit deja, iar cel de-al doilea este cel secundar care a fost montat special pentru circuitul de apă caldă menajeră.

Centrala Motan Condens Plus 100 este disponibilă în 3 variante:

Motan Condens Plus 100 25

Motan Condens Plus 100 29

Motan Condens Plus 100 35

Caracteristici generale:

» Design High-Tech: panou frontal tactil din sticlă cu ecran de 4,3 inch.

» Eficiență de până la 106% și raport de modulare a puterii de 1:10

» Friendly environment: în timpul funcționării emite cantități semnificativ reduse de NOx, CO și CO2 – Clasa NOx 5

» Confort sporit pe circuitul de apă caldă menajeră – schimbător secundar supradimensionat.

» Proiectate și construite pentru eficiență și economie maximă în funcționare conform ultimelor cerințe legislative europene.

» Schimbător principal de căldură din oțel inoxidabil.

» Posibilitatea de conectare a unui crono-termostat și/sau sondă externă de temperatură.

Dotări:

» Schimbător de căldură în condensare CIRCOND – VALMEX (Italia)

» Pompa de circulație GRUNDFOS (Danemarca)

» Vană de gaz SIT (Italia)

» Ventilator cu ajutaj gaz-aer încorporat SIT (Italia)

» Hidrobloc bronz FUNGAS (Italia)

» Supapă de siguranță Kramer/Bitron (Italia).

Date tehnice:

» Stele randament eficiență energetică (dir. 92/42/CEE): ****

» Tip de gaz care se poate utiliza: G20-l2H

» Tiraj: forțat, ventilator cu turație variabilă

» Clasa Nox (G20-12H, G24, G25.1, G31): 5

» Clasa randament energetic sezonier aferent încălzirii incintelor: A

» Putere nominală maximă (80/60 ºC) (G20-12H): 25,6 kW

» Putere maximă (50/30 ºC – condensare)(G20-12H): 28,2 kW

» Randament termic la puterea calorică nominală (80/60 ºC)(G20-12H): 97%

» Randament termic la puterea calorică nominală (50/30 ºC – condensare): 106%

» Consum nominal de combustibil: 2.8 Nmc/h

» Presiunea nominală alimentare gaz (G20-12H): 20 mbar

» Presiunea nominală alimentare gaz natural maximă admisibilă: 35 mbar

» Presiunea pe circuitul de termoficare: 0,8 – 3 bar

» Interval reglare temperatură termoficare: 30 – 80 ºC

» Interval reglare temperatură sistem pardoseală: 15 – 45 ºC

» Presiunea pe circuitul de apă caldă menajeră: 0,2 – 8 bar

» Interval reglare temperatură ACM: 30 – 55 ºC

» Interval reglare temperatură sistem pardoseală: 15 – 45 ºC

» Presiunea pe circuitul de apă caldă menajeră: 0,2 – 8 bar

» Interval reglare temperatură ACM: 30 – 55 ºC

» Debit apă caldă menajeră Dt=30 ºC (restrictor debit 12 l/min): 13,5 l/min

» Confort ACM conform EN13203: ****

» Clasa de eficiență energetică ACM: A, profil sarcină XL

» Înălțime x Lățime x Adâncime: 750 x 400 x 345 mm

» Greutate: 32 kg

» Capacitate schimbător de căldură principal: 1,4 l

» Putere nominală: 81 W

» Clasa protecție electrică: IP 40

Structura Motan Condens Plus 100 25kW:

Elemente componente centrală termică murală în condensare MOTAN Condens Plus 100
Nr.	Denumire	Nr.	Denumire
1	Schimbător principal de căldură	13	Vană gaz
2	Termostat supra temperatură circuit primar	14	Supapă suprapresiune 3 bar
3	Ventilator cu ajutaj incorporat	15	Senzor temperatură retur termoficare
4	Racord tur calorifere	16	Schimbător secundar de căldură
5	Racord alimentare gaz	17	Racord vas expansiune
6	Sifon condens	18	Vas expansiune
7	Actuator vană 3 căi	19	Racord retur termoficare
8	Senzor presiune	20	Electrod aprindere
9	Senzor temperatură tur termoficare	21	Transformator aprindere
10	Senzor temperatură ACM	22	Senzor temperatură gaze arse
11	Cutie placă electronică	23	Manometru presiune
12	Pompa circulație cu aerisitor automat	24	Robinet umplere

Certificat calitate și garanție comercială MOTAN Condens Plus.

Pliant gama Motan CONDENS.

Etichetă eficiență energetică C38GC25V1.

Parametri tehnici C38GC25V1 Condens Plus 100-25kW.

Manual de utilizare Motan Condens Plus C38GC25V1, C38GC29V1, C38GC35V1.
