Centrala termica in condensare Motan Condens 050 24, 24kW

Motan Condens 050 24 este o centrală murală modernă și compactă care funcționează cu gaz natural, cu două schimbătoare de căldură, cel principal fiind din inox, destinată încălzirii spațiilor de locuit și preparării de apă caldă menajeră, cu o putere de 24 kW.
Centrala Motan Condens 050 24 are tirajul forțat și ventilator cu turație variabilă. Astfel, aerul necesar arderii la funcționarea este procurat de afară printr-un sistem de admisie-aer.

Sisteme de siguranță:

» Supapa de siguranță la supratensiune ce protejează centrala de presiuni mai mari de 3 bar, senzor de temperatură pe instalația de termoficare, presostat de aer care sesizează lipsa evacuării gazelor arse, termostat de siguranță la supratemperatură pentru schimbătorul de căldură, placă electronică pentru comandă și controlul elementelor de execuție, sistem performant de autodiagnosticare, funcție de protecție anti-îngheț, prevenire a depunerilor de calcar și funcție antiblocare pompă cu acțiune la fiecare 24 de ore.

Motan Condens 050 este proiectată si construită pentru eficiență și economie în funcționare conform ultimelor cerințe legislative europene – pompă low energy, clasa de eficiență B – 4 stele **** (dir. 92/42/CEE).

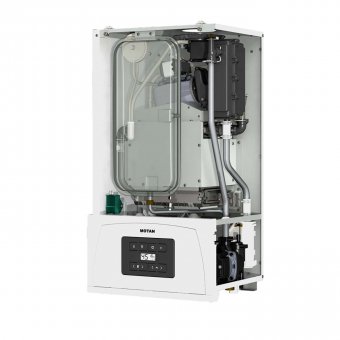

Elemente componente centrală termică în condensare Motan Condens 050 24, C38GV24-PV2
Nr.	Denumire	Nr.	Denumire
1	Senzor temperatură gaze arse	14	Cutie electronică
2	Presostat aer	15	Pompă circulație
3	Ventilator	16	Vană gaz
4	Cameră de ardere	17	Schimbător de căldură secundar
5	Termostat supratemperatură	18	Supapă suprapresiune 3 bar
6	Racord tur termoficare	19	Senzor temperatură cameră de ardere
7	Electro igniție/ionizare	20	Vas de expansiune
8	Arzător	21	Racord retur termoficare
9	Transformator aprindere	22	Schimbător de căldură primar
10	Actuator vană cu 3 căi	23	Recuperator căldură
11	Senzor temperatură termoficare	24	Robinet aerisire manual
12	Senzor presiune apă	25	Robinet de umplere
13	Senzor temperatură apă caldă menajeră	26	Sifon condens

Date tehnice:

» Suprafață încălzită (max.): 50-200 m²

» Tiraj centrală: Tiraj forțat, ventilator cu turație variabilă

» Clasa NOx: 3

» Clasă randament energetic sezonier aferent încălzirii incintelor: B

» Randament termic la putere calorică nominală (80/60 ºC): 97%

» Randament termic la putere calorică nominală (50/30 ºC – condensare): 104%

» Putere nominală maximă (80/60 ºC): 23,2 kW

» Putere nominală maximă (50/30 ºC – condensare): 25,1 kW

» Consum nominal maxim de combustibil: 2.55 mc/h

» Presiunea nominală alimentare gaz: 20 mbar

» Presiunea nominală alimentare gaz natural maximă admisibilă: 35 mbar

» Presiunea nominală alimentare gaz (GPL): 40 mbar

» Presiunea pe circuitul de termoficare: 0,8 – 3 bari

» Temperatura pe circuitul de termoficare: 45 – 75 ºC

» Interval reglare temperatură termoficare: 30 – 75 ºC

» Temperatura pe circuitul de apă caldă menajeră: 40-55 ºC

» Interval reglare temperatură ACM: 35 – 55 ºC

» Debit apă caldă menajeră: 11,4 l/min

»Clasa de eficiență energetică ACM: A

» Dimensiuni centrală termică: 750x400x345 mm

» Greutate: 31 kg

» Capacitate schimbător de căldură primar: 1 litri

» Racorduri termoficare: 3/4″

» Racorduri intrare apă rece/ieșire apă caldă: 1/2″

» Racord alimentare gaz: 3/4″

» Capacitate vas de expansiune: 8 litri

» Alimentare electrică: 230 V

» Putere electrică absorbită: 81 W

» Clasa de protecție electrică : IP40.
